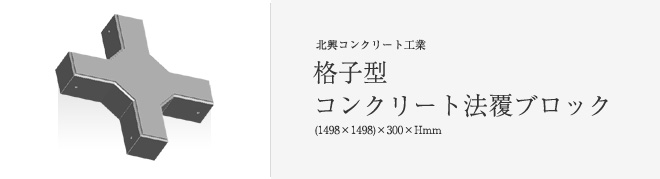

特長・特性
- 外枠材の厚さを変えず中詰板厚を調整することによって、ある程度の範囲内で１�崚�り重量を変化させる事ができます
- 従来のものと比べるとブロックは、１個1.5m×1.5mと大型化されており
工事は大幅な省力化でき、工期が短縮されます。
ブロックの諸元
| 型式(H) | 種別 | 規格寸法(mm) 長×幅×総高(H)・(h) |
体積m³ | 重量kg | 摘要 |
| 300型(300) | Ａ型 | (1494×1494)×300×300 | 0.2545 | 585.4 | 1個当 |
| Ｂ型 | (1494×897)×300×300 | 0.1925 | 442.8 | 1個当 | |
| Ｃ型 | (897×897)×300×300 | 0.1355 | 311.7 | 1個当 | |
| 中詰凸板 | 1100×1100×120 | 0.1562 | 359.3 | 1個当 | |
| 中詰平板 | 1100×1100×134 | 0.1562 | 359.3 | 1個当 | |
| 350型(350) | Ａ型 | (1494×1494)×300×350 | 0.2977 | 684.7 | 1個当 |
| Ｂ型 | (1494×897)×300×350 | 0.2253 | 518.2 | 1個当 | |
| Ｃ型 | (897×897)×300×350 | 0.1586 | 364.8 | 1個当 | |
| 中詰凸板 | 1100×1100×170 | 0.2147 | 493.8 | 1個当 | |
| 中詰平板 | 1100×1100×184 | 0.2147 | 493.8 | 1個当 | |
| 中詰凸板 | 1100×1100× | 1個当 | |||
| 中詰平板 | 1100×1100× | 1個当 |
※中詰板厚を変える事によって、�崚�り重量を変更できます
設計諸数値(1.0�崚�り)
| 型式(H) | 種別 | 部材重量(kg) | 間詰コンクリート 体積(m³) |
切込土砂 (m³) |
ブロック 総重量(kg) |
コンクリート総重量(kg) |
| 300型(300) | ブロック(A) | 260.2 | - | - | - | - |
| 中詰凸板 h=120 | 159.7 | 0.0132 | 0.0492 | 419.9 | 450.3 | |
| 中詰平板 h=134 | 159.7 | 0.0132 | 0.0937 | 419.9 | 450.3 | |
| 中詰凸板 h= | ||||||
| 中詰平板 h= | ||||||
| 350型(350) | ブロック(A) | 304.3 | - | - | - | - |
| 中詰凸板 h=170 | 219.5 | 0.0180 | 0.0492 | 523.8 | 565.2 | |
| 中詰平板 h=184 | 219.5 | 0.0180 | 0.0937 | 523.8 | 565.2 | |
| 中詰凸板 h= | ||||||
| 中詰平板 h= |
異型に関してはお問い合わせ下さい
| カタログ：品名（格子型ブロック 1494×1494×300×H） | ダウンロード(PDF) |
※PDFの閲覧には、無料のAcrobat Readerが必要です。
※ダウンロードリンクを右クリック > 対象をファイルに保存をお選び頂くと、パソコン内に保存できます。
