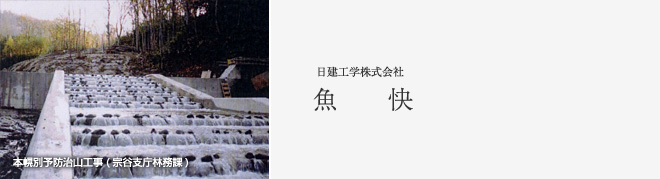

魚快とは
- ブロック上下流に隔壁を設け魚が休息できるプール部を確保し
プール部が階段的かつ全横断的に連続することで魚を遡上しやすくする階段式プールタイプの魚道ブロックです。
特長・特性
- 上下流に隔壁を設け、階段的かつ全横断的に連続するプールをつくります。
プール形状＝（魚道設置巾）×（隔壁間 最大値８９７ 最小値６１３）×（プール水深２７０） - フック付自然石を埋め込み、流下する流量幅・流速幅に変化を加えて大小様々な遡上魚に対応し、景観にも配慮しました。
- 魚は下流プールから上流プールへ遡上しますが、流速の小さいプール内は、魚の避難場所や休憩場所となります。
数量表
| 規格 | 種類 | 重量 (kg) |
コンクリート 体積(m³) |
型枠面積 (m²) |
鉄筋重量 (kg) |
| 3t型 | S型 | 2990 | 1300 | 10.74 | フックφ19mm×2本 4.74 デハアンカー2t用×2本 用心筋D13mm 8.96 |
| 自然石φ200内外8ヶ | 80 | ||||
| 合計 | 3070 | ||||
| SE型 | 1628 | 0.708 | 5.76 | フックφ19mm×2本 4.74 デハアンカー2t用×2本 |
|
| 自然石φ200内外4ヶ | 40 | ||||
| 合計 | 1668 | ||||
| SM型 | 1461 | 0.635 | 5.86 | フックφ19mm×2本 4.74 デハアンカー2t用×2本 |
|
| 自然石φ200内外4ヶ | 40 | ||||
| 合計 | 1501 |
| 製品カタログ | ダウンロード(PDF) |
| CADデータ(Zip圧縮) | ダウンロード(ＺＩＰ) |
※PDFの閲覧には、無料のAcrobat Readerが必要です。
※ダウンロードリンクを右クリック > 対象をファイルに保存をお選び頂くと、パソコン内に保存できます。
