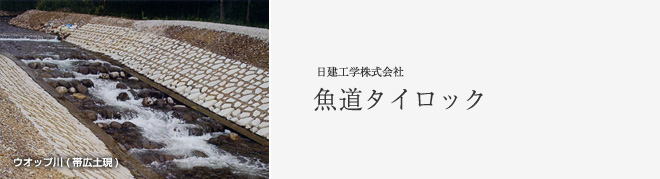

魚道タイロック

魚道タイロック
  •  近年、河川の整備が進むにつれて、河川が遮断され、魚の遡上が困難になり、対応策として多くの人工的なコンクリートの魚道施設が造られています。
    一方、社会的住民の要求は生態系にやさしい自然河川の復元にあり、環境にやさしい河川構造物を望んでいます。
      今回開発・提案する「魚道タイロック」はこの課題にを解決するため、自然にやさしい天然の「自然石」を2層に連結することにより、流水に対して安定した自然石魚道工を構築することを提案するものです。
    天然の自然石魚道工は魚が生息しやすく、餌であるプランクトンや藻が繁茂する環境を維持できるというメリットがあり、また人々に安らぎ感を与える効果もあります。
特長・特性
  • 穏やかに傾斜する凹凸のある、多自然型自然石連結工法です。
  • 魚の遡上機能、ハビタット空間、自然石のもつ柔らかい景観を創出します。
  • 魚道床の凹凸は、流速が落ち穏やかな空間が確保されるため、遊泳力の弱い魚でも遡上できます。
  • 魚道床は、凹凸と隙間のある自然石で覆われているので、小型の魚や稚魚の棲家や休憩場となります。
  • 連結された自然石は安定した河床と空間を創出し、カワゲラやトビゲラなどの水生昆虫の棲家となり
    魚にとっては良い餌場となります。

規格・諸元

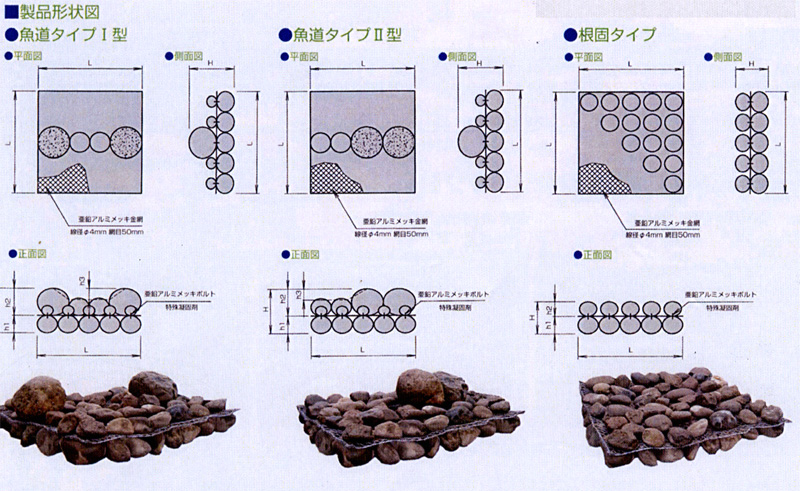

製品形状図
数量表
規格 種類 基本寸法
(m)
質量
(t以上/枚)

(m)
H(内外)
(m)
h1(内外)
(m)
h2(内外)
(m)
h3(内外)
(m)
1t型 魚道タイプ儀 1.40×1.40×0.65 1.0 1.40 0.65 0.26 0.39 0.20
魚道タイプ況 1.40×1.40×0.65 0.65 0.26 0.39 0.20
根固タイプ 1.40×1.40×0.48 0.48 0.26 0.22 -
2t型 魚道タイプ儀 1.80×1.80×0.78 2.0 1.80 0.78 0.30 0.48 0.20
魚道タイプ況 1.80×1.80×0.78 0.78 0.30 0.48 0.20
根固タイプ 1.80×1.80×0.56 0.56 0.30 0.26 -
3t型 魚道タイプ儀 2.00×2.00×0.87 3.0 2.00 0.87 0.35 0.52 0.20
魚道タイプ況 2.00×2.00×0.87 0.87 0.35 0.52 0.20
根固タイプ 2.00×2.00×0.65 0.65 0.35 0.30 -

使用する石材により、石の使用個数は変化します。

使用実績

各種データダウンロード

製品カタログ ダウンロード(PDF)

※PDFの閲覧には、無料のAcrobat Readerが必要です。
※ダウンロードリンクを右クリック > 対象をファイルに保存をお選び頂くと、パソコン内に保存できます。
