製品紹介

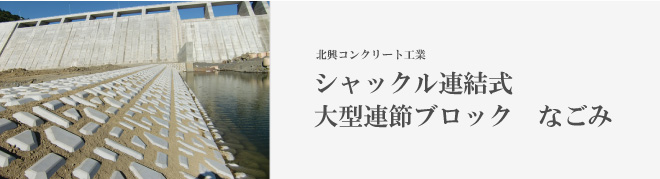

シャックル連結式 大型連節ブロック なごみ

特長・特性
  • 多自然型護岸工に適した大型連節ブロック
  • 多空隙を設け植生回復に配慮した製品
  • シャックル連結方式の為、連結線タイプに比べ施工性が良い

設計諸数値(1.0崚り)
名称 高さ(mm) 規格寸法(mm)
長×幅×総高
V(m³) W(kg)
全高H h a b
基本型 - 300型 212 52 60 100 985×985×212 0.13322 306.4
基本型 - 320型 223 63 60 100 985×985×223 0.14152 325.5
基本型 - 340型 235 75 60 100 985×985×235 0.15057 346.3
基本型 - 360型 246 86 60 100 985×985×246 0.15887 365.4
基本型 - 380型 258 98 60 100 985×985×258 0.16792 386.2
基本型 - 400型 270 110 60 100 985×985×270 0.17696 407.0

 内部鉄筋 L=6.37m W=6.37m×0.394kg/m=2.51kg アルミニウム合金メッキ鋼線 Φ8mm


平型・半型はカタログをご覧下さい。異型に関しては弊社までお問い合わせ下さい。

カタログ:品名(シャックル連結式 大型連節ブロック なごみ) ダウンロード(PDF)

※PDFの閲覧には、無料のAcrobat Readerが必要です。
※ダウンロードリンクを右クリック > 対象をファイルに保存をお選び頂くと、パソコン内に保存できます。
