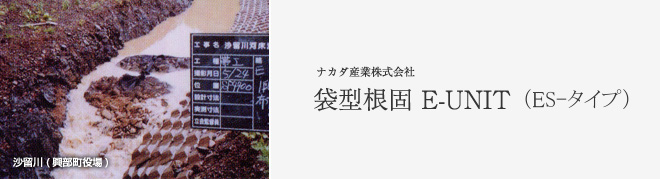

袋型根固 E-UNIT

・E-ユニットのES-タイプは吊り上げ高さを低くし、作業性を向上させたいという作業現場の要望に応え6点吊りに改良を行った製品です。

特長・特性
  • 環境対応型の再生ホリエステル繊維を使用したユニットと自然素材の中詰め材を使用するため、
    施工後の環境への影響がほとんどなく作業も簡単です。
  • 合成繊維素材を使用しており、錆び腐食がありません。ph値の高い場所や海岸等でも使用できます。
  • 軽量で中詰め、組み立てが簡単なので、専門工を必要としません。
  • 素材がフレキシブルなため、凹凸がある地盤にもなじみます。
  • 災害復旧工事での陸上から水中への施工が可能です。
  • 内分泌措乱作用を有することを疑われる化学物質(いわゆる環境ホルモン)を含まず、河川等水中への溶出がありません。

規格・諸元

製品仕様
タ イ プ   ES-2t ES-4t

規格 mm Φ3,500×1,700 Φ4,000×3,000
形状   袋(2重)シームレス円筒形状
網地 質量比 (ホリエステル:ホリエチレン=1:1)
混撚無結節網(黒原着)
再生比率100%
網構成 dtex 13,300 20,000
網目大きさ mm 25 25
口縛りロープ 再生ポリエステル
(再生比率100%)Φmm
9 9
吊りロープ 再生ポリエステル
(再生比率100%)Φmm
9 12
底縛りロープ 再生ポリエステル
(再生比率100%)Φmm
9 12
強さ特性 網地 引張強さ(N) 530以上 700以上
伸び率(%) 23〜33 23〜33
口縛りロープ 引張強さ(kN) 15以上 15以上
伸び率(%) 35以下 35以下
吊りロープ
(6点吊り)
引張強さ(kN) 15以上 20以上
伸び率(%) 35以下 35以下
底縛りロープ 引張強さ(kN) 15以上 20以上
伸び率(%) 35以下 35以下
参 考 中詰め材   玉石、割栗石、コンクリート塊等(50mm〜人頭大程度)
設計容量 1.25 2.5
質量 2 4
・E-ユニットのES-タイプは吊り上げ高さを低くし、作業性を向上させたいという作業現場の要望に応え6点吊りに改良を行った製品です。
